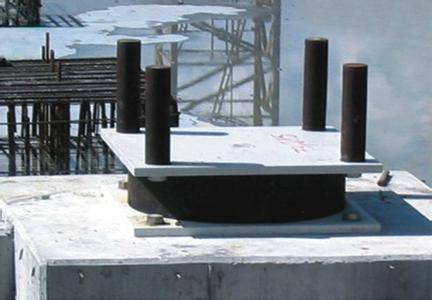

百色橡膠支座安裝過程中的技術要求、注意事項及質量控制

橋梁板式橡膠支座安裝過程中技術要求、注意事項及質量控制

　　橡膠支座處于橋梁上、下部構造節點的重要位置，它的可靠程度

　　直接關系到橋梁結構的使用安全和耐久性，除了設計選型合理、產品質量符合技術要求外，更為重要的是合理安裝橡膠支座，以確保其使用功能。為了盡可能的保證梁底雨墊石頂面層的平整、平行，使其同橡膠支座上下面全部密貼，避免壓偏、脫空、不均勻支撐發生等一系列的質量問題，現將普通板式橡膠支座及四氟板式橡膠支座的安裝技術要求、注意事項及質量控制淺析如下：

1、支座墊石的設置

　　為了保證橡膠支座的安裝質量，以及安裝、調整、觀察及更換支座的方便，在墩臺設置支承墊石是必須的。其技術要點主要為①支承墊石的平面尺寸大小應能承受上部構造荷載為宜，一般長度比橡膠支座大100mm左右，墊石高度應大于60mm，以保證從梁底到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換時使用。②支承墊石內應布鋼筋網，豎向鋼筋雨墩臺內鋼筋相連接。澆筑墊石用的混凝土標號不低于C40，墊石混凝土頂面應平整而不光滑。③支承墊石的頂面標高應準確一致，如果一片梁一端安置兩個支座時，此兩個支承墊石頂面標高的水平誤差要嚴格控制。同一片梁的兩個或四個支座的支承墊石頂面應處于同一平面內，以免發生壓偏、初始剪切與不均勻受力現象。

2、普通板式橡膠支座

　　本文以預制梁橡膠支座的安裝為例進行淺析，安裝技術處理、注意事項及質量控制要求如下：

　　①先將支承墊石用水泥砂漿調整由于標高差距過大帶來不足，做到表面平整不光滑。

　　②安裝時預制梁同支座接觸的底平面應保證水平和平整。

　　③橡膠支座正確就位。先將支座安裝位置刻畫中心線，然后將橡膠支座在墩臺墊石上按設計位置就位，應保證支座水平放置，其標高雨設計值的誤差不大于1mm。架梁落梁時，T型梁的縱軸線應同支座中心線相重合，板梁雨箱梁的縱軸線應與支座中心線相平行。為落梁準確，在架梁時可在梁底劃好兩個支座的十字位置中心線，在梁的端立面上標出兩個支座的位置中心線的垂直線，落梁時同墩臺上的位置中心線相吻合。

　　④落梁時應緩慢平穩，落梁后應馬上觀察支座是否有壓偏、脫空、剪切(偏歪)、中心偏位、扭曲、一側嚴重偏壓螺旋變形等現象，如有上述現象應立即起吊梁體，加入適當薄墊板或斜墊板調整壓偏和脫空，重新落梁以保證支座無初始不規則剪力。

3、四氟板式橡膠支座

　　四氟板式橡膠支座的安裝技術處理及控制與普通板式橡膠支座基本相同，但應嚴格注意事項為：

　　①安裝四氟板式橡膠支座必須精心細致。支座應按設計支承中心線準確就位，梁底鋼板與支承墊石或下鋼板頂面盡可能保持平行和平整，同支座上下面全部密貼，同一片梁各個支座位于同一平面上，避免支座偏心受壓、不均勻支承與個別脫空現象。

　　②支座四氟面的儲油凹槽內，安裝時應先用丙酮或酒精擦凈，再涂刷充滿不會揮發的硅脂作潤滑劑，以降低摩擦系數。

　　③與四氟板接觸的不銹鋼板表面不允許有損傷、拉毛現象，以免增大摩擦系數及損壞四氟板。安裝時應用丙酮或酒精把不銹鋼板擦拭干凈。
