网架支座@一起射福利@球铰支座@一起操在线@钢结构支座@一起操网站@成品支座厂家@万向滑动支座_桥兴工程橡胶有限公司

南昌板式橡膠支座出現的質量問題、產生原因及處理措施。

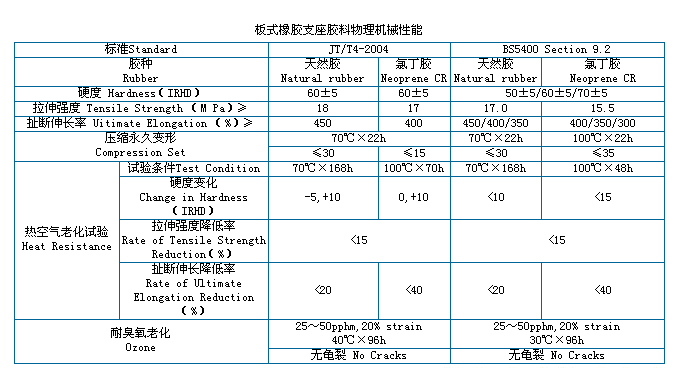

一般橋梁支座按照其結構可分為3大類：一是橋梁板式橡膠支座;二是盆式支座;三是球形支座。目前公路橋梁設計中其支座使用多為板式橡膠支座，為做好施工過程期間的橡膠支座安裝質量控制，盡可能的減小由此帶來的質量隱患和經濟損失，結合綜上所述情況現就板式橡膠支座施工質量控制措施淺談如下：

1、出現的質量問題。由于設計、施工及生產單位(供貨商)的諸多原因，造成支座安裝后發生脫空、偏壓變形嚴重、移位、砼(砂漿)污染、開裂等多種質量問題。

2、產生原因。

(1)設計原因。由于設計考慮不足或不恰當，支座與橋梁結構不匹配(承受荷載偏小的情況下)，在產品質量合格和施工質量保證的情況下，長期動荷載的作用下，造成支座開裂，多為橡膠層與內置鋼板間產生的水平開裂。

(2)生產廠家(供貨商)原因。橋梁支座出現的好多問題前些年有關調查發現，由于需求量突然增大，采取從就近小廠購買貼牌使用，而這些小廠家不了解橡膠支座的技術標準、技術性能及其在橋梁結構中承擔的作用的重要性，造成產品質量不穩定，不合格。主要表現在橡膠材料和鋼板不規范(采用再生膠)，不按產品標準生產，解剖后橡膠層厚度不均勻，鋼板厚度層數不規范，制造工藝差，橡膠層與鋼板粘結力差。造成剛剛安裝完畢一小段時間僅是施工車輛小量通行產生開裂，其裂縫形式水平和豎向都有。

3、施工單位質量控制不力原因。施工單位在安裝過程中沒有引起高度重視，只是認為安裝位置大差不差就完了，在墊石平整度、支座安裝位置的精準度、安裝方向、安裝期間的溫度控制、錨固處理的到位、硅脂油的規范涂刷、與梁的密貼度、砼(砂漿)污染清理防塵等方面沒有認真仔細控制。形成支座偏壓、底部與墊石局部脫空、上下面或縱橫向位置不符、偏移、頂面局部脫空、支座被砼(砂漿)包裹污染嚴重等，最終造成在一定時間內支座開裂不能正常壽命周期使用，其裂縫形式水平和豎向都有。

　　由于上述原因最終導致支座開裂破壞不能正常使用，嚴重開裂破壞的情況甚至造成橋梁其它結構損傷，因此發現偏壓、偏移、局部脫空、位置不符、污染等上述情況，但支座沒有開裂或大的變形需及時認真修整復位處理，一旦出現大的變形或開裂情況無條件必須進行更換。其更換采取液壓千斤頂一端整跨同時起頂，否則將引起梁、橋面系等多處結構產生質量安全問題，一般交由專業施工隊伍進行。

 　　綜上所述，近年來在橋梁橡膠支座的使用過程中，出現了各種質量問題和隱患，歸根結底為設計選配、產品品質、施工過程質量控制三方面。任何一方面出現問題都將嚴重影響支座的設定使用年限，即安全性和耐久性。如何避免支座質量問題的多發、頻發現象，我認為從出現質量問題的源頭抓起，即通過設計單位謹慎的匹配設計，通過供應商提供與設計質量匹配的合格產品，通過施工單位嚴格規范的質量過程控制施工，最終的結果必將是大家皆大歡喜。
