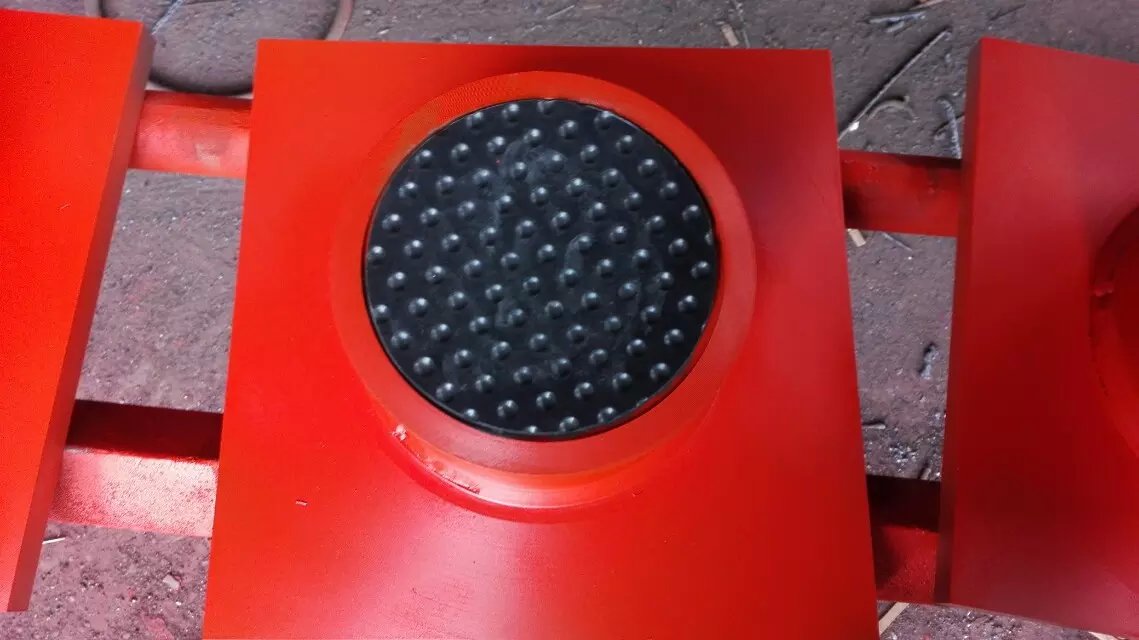

內江固定球型鋼支座特別適用大轉角要求的橋梁使用

固定球型鋼支座特別適用大轉角要求的橋梁使用。
　　A、支座反力(堅向承載力)可分為16級：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN時單獨設計加工。
　　B、設計轉角分為 0.01 0.015和0.02rad。
　　C、設計位移量：順橋向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm,±100mm和±150mm。橫橋向：采用DX多向活動支座，e=±20mm。設計位移量根據工程需要可進行變更。
　　D、設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：常溫(-25℃～+60℃)0.03;低溫(-40℃～+40℃)0.05E、橡膠支座可承受的水平力：縱向活動支座(ZX)橫橋向水平力為支座反力的10%;固定支座(GD)承受水平力為支座反力的10%。

固定球型鋼支座型號分為
200KN、300KN、500KN、800KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、15000KN、20000KN
